iso-metrique Grid

[vdhg]

Guten Tag, ich bin seit Jahren Nutzer von splan, wenn Sie mir helfen können,

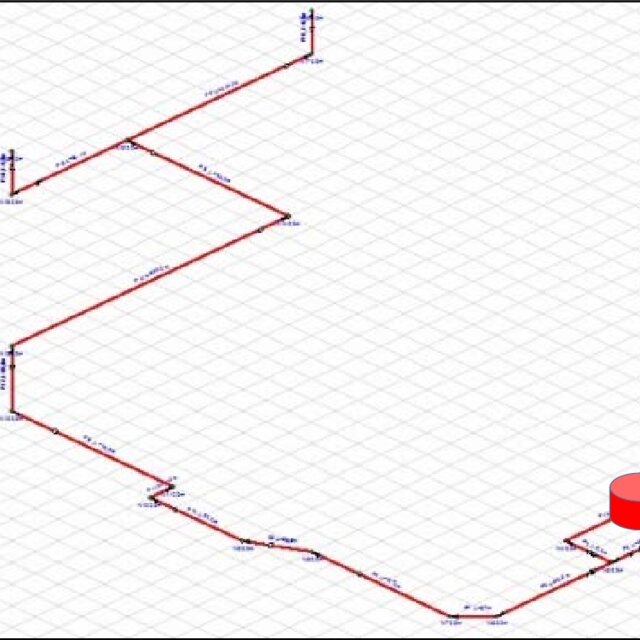

Wäre es möglich, das "Grid" in iso-metrique zu bringen, für Gas- und Sanitärpläne, danke für all die Hilfe, Gert


[abacom]

Nein, sPlan hat keine Unterstützung für ein isometrisches Raster.
Das wäre evt. eine Anregung für eine zukünftige Version.

[vdhg]

Vielen Dank für diese Antwort ,Gert

[figuretler]

Soll einer sagen, es gehe nicht - es geht doch!


Isometrische Axonometrie (Standard-Isometrie) in sPlan - mit selbst erstelltem ISO-Grid

Wenn sPlan eine Funktion nicht direkt im Programm anbietet, ist halt etwas eigene Kreativität gefragt...
Ich stelle hier in der Beispieldatei einen selbst erstellten ISO-Raster vor, der zum Erstellen von eigenen gleichwinkligen isometrischen Axonometrien verwendet werden kann.
(Beispieldatei folgt im nächsten Forumsbeitrag, weil das gleichzeitige Hochladen von Grafiken und Dateien im Forum zu Fehlern führen kann)

Gleich geht's weiter...

Figuretler

[figuretler]

Fortsetzung: Isometrische Axonometrie (Standard-Isometrie) in sPlan - mit selbst erstelltem ISO-Grid

Beispiel-Datei_ISO-Grid_V01.spl8

(1.48 MiB) 4670-mal heruntergeladen

Die Datei enthält Blätter mit ISO-Rastern jeweils für A4 und A3, einmal wie original gezeichnet (sPlan-Raster kompatibel, gruppiert) und je als fertig konfiguriertes Bauteil für eine Standard-Isometrie (auf Winkel von 30° angepasst) zur Übernahme in die eigene Bauteil-Bibliothek.

Hinweis:
Bitte Blatt "Anwendung" beachten!
In diesem Blatt werden die Möglichkeiten beschrieben, wie mit dem ISO-Grid gearbeitet werden kann.

Viel Vergnügen beim Ausprobieren!

Mit freundlichem Gruss aus der Schweiz
Figuretler
