iso-metrique Grid

[vdhg]

Guten Tag, ich bin seit Jahren Nutzer von splan, wenn Sie mir helfen können,
Wäre es möglich, das "Grid" in iso-metrique zu bringen, für Gas- und Sanitärpläne, danke für all die Hilfe, Gert


[abacom]

Nein, sPlan hat keine Unterstützung für ein isometrisches Raster.
Das wäre evt. eine Anregung für eine zukünftige Version.

[vdhg]

Vielen Dank für diese Antwort ,Gert

[figuretler]

Soll einer sagen, es gehe nicht - es geht doch!

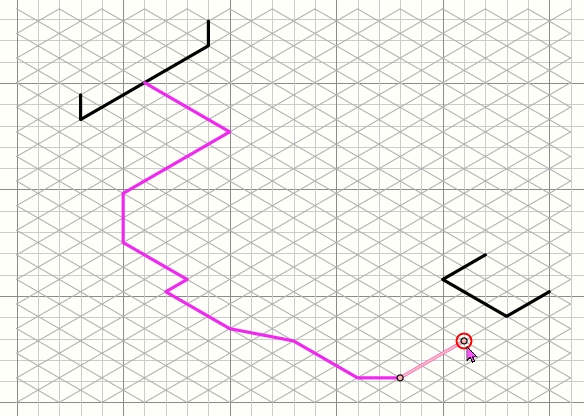

Isometrische Axonometrie (Standard-Isometrie) in sPlan - mit selbst erstelltem ISO-Grid

Wenn sPlan eine Funktion nicht direkt im Programm anbietet, ist halt etwas eigene Kreativität gefragt...
Ich stelle hier in der Beispieldatei einen selbst erstellten ISO-Raster vor, der zum Erstellen von eigenen gleichwinkligen isometrischen Axonometrien verwendet werden kann.
(Beispieldatei folgt im nächsten Forumsbeitrag, weil das gleichzeitige Hochladen von Grafiken und Dateien im Forum zu Fehlern führen kann)

Gleich geht's weiter...

Figuretler

[figuretler]

Fortsetzung: Isometrische Axonometrie (Standard-Isometrie) in sPlan - mit selbst erstelltem ISO-Grid

Beispiel-Datei_ISO-Grid_V01.spl8

(1.48 MiB) 5801-mal heruntergeladen

Die Datei enthält Blätter mit ISO-Rastern jeweils für A4 und A3, einmal wie original gezeichnet (sPlan-Raster kompatibel, gruppiert) und je als fertig konfiguriertes Bauteil für eine Standard-Isometrie (auf Winkel von 30° angepasst) zur Übernahme in die eigene Bauteil-Bibliothek.

Hinweis:
Bitte Blatt "Anwendung" beachten!
In diesem Blatt werden die Möglichkeiten beschrieben, wie mit dem ISO-Grid gearbeitet werden kann.

Viel Vergnügen beim Ausprobieren!

Mit freundlichem Gruss aus der Schweiz
Figuretler

sPlan seit Version 2.0

[figuretler]

Auweia...!

Zunächst möchte ich mich bei allen sPlan-Nutzern für Ihr Vertrauen bedanken, das Sie meiner Beispieldatei Version 1 entgegengebracht haben.
Eigentlich hatte ich nur die Absicht, Benutzer Gert (dem Eröffner des Beitrags) zu helfen etwas zu erreichen, was so nicht direkt verfügbar ist.
Dass diese (doch recht simple!) Lösung eine solch grosse Resonanz finden würde, hat mich echt überrascht!

Beispiel-Datei ISO-Grid - Neue Version

Auf Grund von privaten Feedbacks anderer Benutzer habe ich mich entschlossen, eine verbesserte und erweiterte Version 2 der Beispieldatei bereitzustellen.

Die neue Version 2 enthält ggü. der Version 1 folgende Änderungen und Ergänzungen:

• Die ISO-Grid-Bauteile für die Standard-Isometrie (30°) stehen nun zusätzlich für die Formate A4-hoch und A3-hoch zur Verfügung.
  Auf Grund des DIN A-Blattformates können damit jetzt auch alle noch grösseren Papierformate (A2, A1, A0) vollständig mit ISO-Grids ausgestattet werden (z.B. A2 quer = 2x ISO-Grid-A3h).
• Ein wichtiger Hinweis aus dem Blatt "Anwendung", der offenbar leicht der Aufmerksamkeit entgehen konnte, wurde jetzt über die Möglichkeiten der Bauteil-Eigenschaften direkt in alle vorhandenen ISO-Grid-Bauteile implementiert. Auf diese Weise wird sichergestellt, dass der Hinweis weder übersehen noch vergessen wird auszuführen. Der Hinweistext verschwindet automatisch, sobald das ISO-Grid-Bauteil - wie verlangt - aufgelöst wird.
  Ich weise an dieser Stelle noch einmal ausdrücklich darauf hin, dass die Funktionalität der ISO-Grids erst NACH DIESER AUFLÖSUNG des Bauteils auf dem Zeichenblatt zur Verfügung steht! (Wieso das so ist, kann in der Begründung im Blatt "Anwendung", Pt. 4, nachgelesen werden)
• Im Blatt "Anwendung" wurde obgenannter Hinweis stärker hervorgehoben. Der Begründungstext dazu wurde entflochten und präzisiert (Schachtelsatz aufgelöst).
• Ein zusätzlicher Absatz erläutert die prinzipielle Funktionsweise der ISO-Grids.
• Weitere Möglichkeiten des Arbeitens mit den ISO-Grids wurden hinzugefügt. Vorhandene Texte wurden teilweise ergänzt oder präzisiert.
• Ein Warn-Hinweis zu Einschränkungen beim Anschlussfang und wie man sie umgeht wurde hinzugefügt. Von ABACOM ist gerade ein neues sPlan-Update (26.03.2025) erhältlich: der Anschlussfang wird bei Überschreiten der maximalen Anzahl Knoten (2000) nicht mehr komplett deaktiviert, sondern in den Bauteil-Modus umgeschaltet; d.h. dann sind nur noch die äusseren Linien-Knoten am Umfang der Gruppe aktiv - die Gruppe kann wie ein Bauteil positioniert werden.
• Die originalen Grid-Zeichnungen im sPlan-Raster 2:1 (Winkel 25,565°) wurden aus Übersichts- und Platzgründen (Dateigrösse!) entfernt.
  Wer sich dennoch dafür interessiert, wie das Ganze zeichnerisch entstanden ist, möge sich bitte die Bespieldatei Version 1 ansehen.

Ich wünsche erfolgreiches Schaffen mit den ISO-Grids!

Mit freundlichem Gruss aus der Schweiz
Figuretler


sPlan seit Version 2.0
