Bibliothek Ein-Draht-Diagramme Hausinstallation

Verfasst: Samstag 25. Januar 2020, 08:02
von digitronix
Hallo,
Ich suche eine Bibliothek für Ein-Draht-Diagramme.
Elektrische Hausinstallation:
Schalter (einpolig, zweipolig, kreuzweise, ...), Sicherungen, Beleuchtung, Impulsschalterr :arrow:

MfG, Digitronix

Re: Bibliothek Ein-Draht-Diagramme Hausinstallation

Verfasst: Sonntag 26. Januar 2020, 15:22
von Chemnitzsurfer

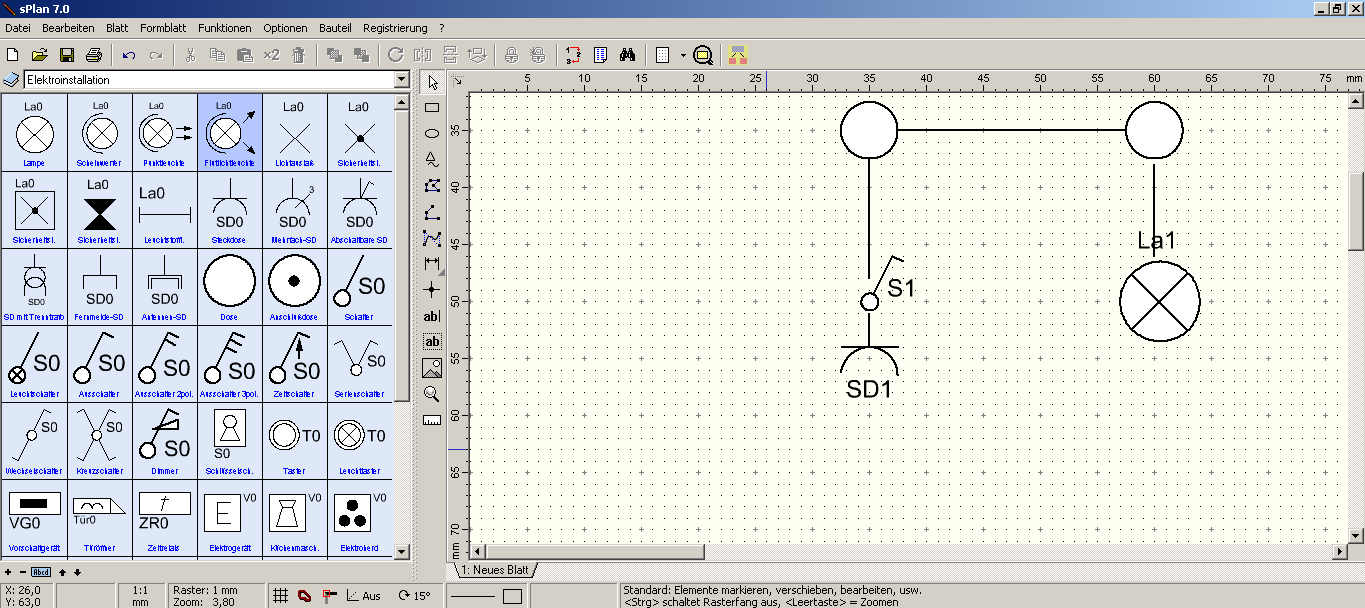

Schau mal ob bei dir die Bibliotheksseite "Elektroinstallation" existiert, die enthält u.a. solche Symbole und war glaube ich bei mir vorinstalliert
Bildschirmfoto zu 2020-01-26 15-21-08.png
Bildschirmfoto zu 2020-01-26 15-21-08.png (46.08 KiB) 1896 mal betrachtet

Re: Bibliothek Ein-Draht-Diagramme Hausinstallation

Verfasst: Dienstag 28. Januar 2020, 11:29
von digitronix
Das ist bei mir (sPlan7.0) nicht Standard :?:

Re: Bibliothek Ein-Draht-Diagramme Hausinstallation

Verfasst: Mittwoch 29. Januar 2020, 19:19
von Bernd_57
Hallo

Die Darstellungsart nennt sich Installationsplan
Findet man unter S-Plan in der Standard Bibliothek
unter Elektroinstallation.
Bibliothek auswählen indem man auf das blaue Buch oben links drückt
unter Datei /neu symbol.
Standard sind zwwei Bibliotheken installiert (User/Standard)

Gruß Bernd
inst Plan.spl
(6.35 KiB) 214-mal heruntergeladen

Re: Bibliothek Ein-Draht-Diagramme Hausinstallation

Verfasst: Donnerstag 30. Januar 2020, 08:14
von digitronix
Hallo Bernd, "Elektroinstallation" ist nicht in meiner Bibliothek.
Können Sie es irgendwo herunterladen?



Re: Bibliothek Ein-Draht-Diagramme Hausinstallation

Verfasst: Freitag 31. Januar 2020, 10:29
von digitronix
Hallo, problem wurde gelöst.
Ich habe die Software über die Installations-CD sPlan7 auf einem anderen PC installiert.
Anschließend habe ich die BIBO-Datei kopiert und wieder in mein ursprüngliches sPlan7-Programm eingefügt.
(ProgramData \ sPlan70 \ BIBO).

Alle Standard-Bibliothekssymbole sind jetzt verfügbar und die selbst erstellten sind ebenfalls verfügbar :D
