Bauteil "$Format" bei Auswahl von "Hex:" ist es nicht möglich die "Stellen" auf "1" zu setzen. Das muss so sein um den Wert eines enzelnen Bytes (signed oder unsigned) anzeigen zu können! Wert-Bereich (unsigned): 0 bis 255 dezimal, 00 bis FF Wert-Bereich (signed): -128 bis 127 dezimal, 00 bis FF (B...

@Josef,
hier ein Link zu: "EMV leicht erreicht" des Zentralverband Elektrotechnik und Elektroindustrie e.V. (ZVEI).
https://www.ifm.com/mounting/7390454DE.pdf
Möglicherweise hilft dieser "Pocket Guide" weiter.

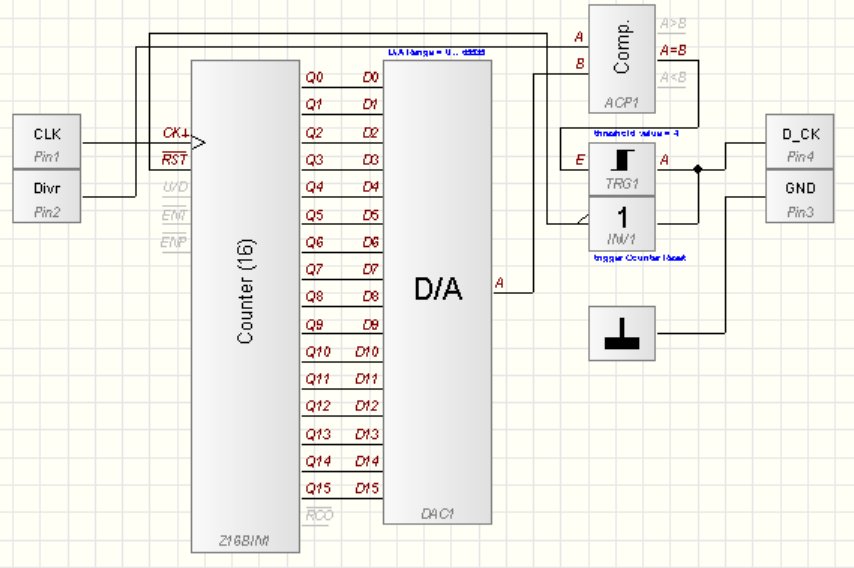

Das oben gepostete Makro tut genau das, was im ersten Schaltbild mit ? bezeichet ist: es zählt die Anzahl der Impulse (pin: CLK), bis der voreingestellte Wert (pin: Divr) erreicht ist. Dann wird am Ausgang (pin: D_CK) ein Impuls ausgegeben und der interne Counter/Zähler auf 0 zurückgestezt. Alles An...

? = Frequenz Division.

Unten ein Makro mit einstellbarem Divisor ... (z.B. die 200)

String zu numerischem Wert wandeln, funktioniert nur korrekt, wenn der String (am Anfang, zumindest) einer Zahl entspricht.
Z.B. "12345.6789" (float), "87654" (integer) oder ähnlich ... sonst: typischerweise = 0 = Fehler.

Status nach update:
Test mit kompilierter .EXE, minimiert nach Start.
Jetzt werden zwei kleine Fenster angezeigt bei "Mouse hover" (nicht nur Front-Panel auch Schaltung).
Wiederherstellung klappt nicht wie vorgesehen.

abacom hat geschrieben: ↑

Freitag 5. Februar 2021, 12:23

Ist dieses Verhalten gemeint?

Definitiv Nein. (Es ist und bleibt in der "Task-Bar" als "aktiv, minimiert".)
Erneutes clicken, welches es wieder "sichtbar, original Grösse" machen sollte, funktioniert NICHT.
Keine zusätzliche "dubiose Helferlein" auf meinem System (WIN 10 Professional, 64-bit).

Bestätigung:
Nach eigenen Tests, verhält sich alles so fehlerhaft, wie von Johannes beschrieben.
@Abacom: bitte reparieren, je schneller desto besser.

Müllmann hat geschrieben: ↑

Samstag 16. Januar 2021, 22:10

3. Scheint deine Erfahrung bei selbstgeschriebenen DLL's wohl nicht so hoch zu sein

Wie kommst Du denn auf dieses schmale Brettchen???
Habe wahrscheinlich mehr PL-DLL's geschrieben, wie manch anderer hier (dutzende).

Müllmann hat geschrieben: ↑

Samstag 16. Januar 2021, 18:32

Die Frage ist eher, ob Meilhaus eine Profilab-DLL erstellt hat für das PMD 1008.

Einfache Antwort: Nein.
DLL jedoch, für alle Meilhaus Geräte: Ja. (Welche dann, von PL angesprochen wird.)
Woher die Idee kommt?
Dein eigener Auszug aus der Betriebsanleitung: betreffend "Universal Library" + Erfahrung.

Müllmann hat geschrieben: ↑

Samstag 16. Januar 2021, 16:15

Wenn der PDM1008 mehr kann, dann kannst du ...

nur diejenigen Funktionen, welche Abacom "übersetzt" hat, auch benutzen.
Welches heisst: nicht notwendigerweise alle (Meilhaus) Funktionen, sind auch in PL nutzbar.
Dies betrifft jegliche HW "Bibliothek, aka: DLL", also nicht nur diejenige von Meilhaus.

TesTneT hat geschrieben: ↑

Montag 11. Januar 2021, 12:02

hab in der Forensuche nichts passendes dazu gefunden.

Suche doch einmal nach RangeCheck im Forum. Klassischer Fall für ein Makro.

Elektronoob hat geschrieben: ↑

Mittwoch 4. November 2020, 13:01

wie kann man das Ganze in m³/h umrechnen und anzeigen.

m³ = 1000 Liter
h = 1 Stunde = 60 Minuten = 3600 Sekunden

Menge / Zeiteinheit (muss nur noch entsprechend skaliert werden).

Möglicherweise meint flori16 ein kompiliertes Projekt (*.exe) in dem nur die Frontplatte, der visuelle Teil des Programs, sichtbar ist. Dies jedoch, ohne "offenes" PL(-E). Allerdings ist auch da, wie Müllmann richtig erklärt, die Program-Logik (Schaltschema) enthalten. Daraus folgt: Ja, es geht ... ...

EV1 hat geschrieben: ↑

Dienstag 30. Juni 2020, 11:28

Die Alternative, die bleibt, ist ein fixer zweistelliger COM Port, und ...

*Nicht empfohlen, da alles was "hard-coded" ist, über kurz oder lang "ins Auge" geht.
Z.B. Du nimmst COM99, was nun, wenn schon jemand anderes, die gleiche Idee hatte?

*Ein Erfahrungswert über die Jahre.

Für den seriellen Sender und Empfänger muss man z.B. den COM Port auch separat ändern. Das lässt sich nicht irgendwie verknüpfen, oder? Dafür gibts COM-Request/Response (senden/empfangen). Die Serielle Schnittstelle ändert sich leider, wenn man z.B. den USB Port am Rechner wechselt, oder den Rechne...

Nun habe ich ca. 20 serielle Schnittstellen auf der Frontplatte platziert, welche jeweils einen Präfix mit dem Befehl beinhaltet, der herausgeschickt wird, wenn man eine Taste drückt. In einem Fenster wird dann die Antwort des Steuergeräts angezeigt. Die serielle Schnittstelle muss ja auf den richt...

tja, jetzt brauch noch mehr hilfe, wie sieht da der Aufbau dann im PL aus? Am Aufbau in PL ändert sich nichts (die Festwerte müssen nur entsprechend gesetzt werden). Nur die Hardware (NetPIO) ist ungeeignet und sollte ausgetauscht werden ... Abacom's Vorschlag (wenn man den Mikro-Kontroller nicht s...

PL-E Analog-Signal raus ... (TCP/IP)
NetPIO hat doch ADC Eingänge (analog) ...
NetPIO --> PWM Ausgang (Digital Ausgang)

Also, wo liegt das Problem?

Das analoge Signal muss natürlich noch (in HW) auf PWM gewandelt werden.
Z.B. Arduino o.ä. (SW ist schlicht zu langsam und 'frisst' zu viele Resourcen).
